Opis

Tehnički parametri

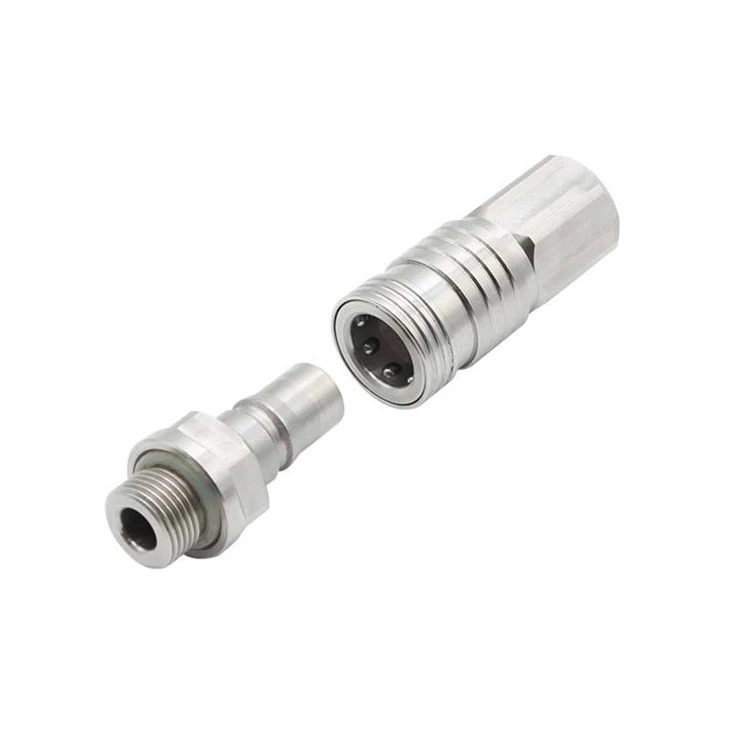

CNC mašinski obrađena brza spojnica hlađena tekućinom

Pregled proizvoda

Funkcija:	Brzi spoj za vodu, glikol, dielektrične tekućine i PAO rashladne tekućine
Izgradnja:	Monolitno tijelo obrađeno od nehrđajućeg čelika ili aluminijumske šipke; nula livena poroznost
Zaptivni interfejs:	Precizno-obrađeni O-žljebovi i ravne -brtvene površine
Prilagodba:	Proizvedeno u potpunosti za STEP, IGES ili PDF crteže kupca
Fleksibilnost volumena:	Prototipne serije od 100 komada do automatske-proizvodnje velikih količina

OEM proizvodni proces

Stage	Aktivnost	Izlaz
Engineering Review	48-satna provjera izvodljivosti crteža	DFM izvještaj sa optimizacijom geometrije brtve
Fixture Design	Prilagođeni hidraulični stezni uređaji	Ponovljiva koncentričnost za serijsku proizvodnju
CNC obrada	4/5-osno tokarenje i glodanje	Tijelo, navoji i žljebovi za brtvljenje u jednoj postavci
Skidanje ivica i čišćenje	Ispiranje rashladnog sredstva pod visokim-pritiskom + ultrazvučno	Nema ostatka strugotine u unutrašnjim prolazima rashladne tečnosti
Obrada površine	Pasiviranje ili eloksiranje	Otpornost na koroziju usklađena sa hemijom rashladne tečnosti
Inspekcija	CMM + ispitivanje opadanja pritiska	Provjera{0}}nepropusnosti prije slanja

Odabir materijala prema vrsti rashladne tekućine

Usklađujemo materijal i površinsku obradu s vašom hemijom rashladne tečnosti, a ne generičkim zadatkom.

Materijal	Kompatibilne rashladne tečnosti	Key Property	Tipična primjena
304/316 nerđajući	Voda, glikol, PAO	Otpornost na koroziju	CDU razdjelnici podatkovnog centra
6061-T6 Aluminijum	Dielektrični fluidi	Lagana, anodizirana brtva	Ploče za hlađenje akumulatora EV
Mesing C36000	Dejonizovana voda	Obradivost, cijena	Industrijski procesni rashladnici
Custom legure	Po specifikaciji	Prema potrebi	Vazdušne hladne ploče

Svaki toplinski uređaj se isporučuje s izvještajima o ispitivanju mlina (MTR) i verifikacijom optičke emisione spektrometrije.

product-1080-712

Mogućnost CNC obrade

Naše mašine u Ningbo postrojenju tečno hlađene CNC mašinski obrađene komponente brze spojnice sa parametrima podešenim za integritet zaptivača i performanse protoka:

Parametar	Specifikacija
Maksimalni prečnik tela	80 mm
Maksimalna ukupna dužina	150 mm
Preciznost navoja	ISO 6H / 6g ili manje po crtežu
-Koncentričnost utora za prsten	Manje ili jednako 0,02 mm
Hrapavost površine za zaptivanje	Ra 0,8–1,6 μm
Završna obrada unutrašnje površine prolaza	Ra 3,2 μm (minimizira pad pritiska)
Oprema	4-osni centar okretanja + 5-os VMC

DFM analiza za brze spojnice

Optimiziramo za pouzdanost hlađenja tekućinom prije rezanja metala:

Ujednačenost debljine zida: Sprečava izobličenje tokom lemljenja ili zavarivanja susednih ploča razvodnika
Radijus putanje protoka: Unutrašnje ivice su poluprečnika većeg od ili jednakog 1 mm kako bi se eliminisale turbulencije i kavitacija
Lokacija utora za brtvljenje: Pozicionirano dalje od istezanja navoja kako bi se spriječilo istiskivanje O-prstena pod pritiskom
Zadržavanje karakteristika dizajna: Uskočni prsten ili žljebovi za bajonet mašinski obrađeni na ±0,05 mm za dosljednu silu zadržavanja

Protokol o kontroli kvaliteta

Inspekcija cilja na načine kvara koji zapravo zaustavljaju sisteme hlađenja:

Provjeri	Metoda	Standard / Tolerancija
Prečnik i dužina tela	CMM	±0,05 mm
Prečnik koraka navoja	Mjerač navoja + CMM	ISO 1502
{0}}Širina/dubina žljeba za prsten	Optički komparator	±0,02 mm
Unutrašnja čistoća prolaza	Brojač čestica	ISO 4406 Klasa 18/16/13
Integritet pečata	Test pada pritiska	Curenje manje od ili jednako 0,1 mL/min pri 1,5× radnom pritisku
Verifikacija materijala	OES spektrometrija	Po seriji

Certifikati: IATF 16949 · ISO 9001 · Potpuna sljedivost serije od toplotnog broja sirovine do gotovog dijela

Tipične primjene

Jedinice za distribuciju tekućine za hlađenje podatkovnog centra (CDU)
Ulazni/izlazni priključci hladne ploče za EV/HEV bateriju
Industrijski laserski rashladni krugovi
Rashladnici alata za proizvodnju poluprovodnika
Petlje za hlađenje opreme za medicinsko snimanje (MRI/CT).

FAQ

Q1:	Koji je vaš MOQ?
A1:	100 komada za validaciju prototipa; 1,000+ za proizvodne cijene.
Q2:	Možete li uskladiti određene standarde niti?
A2:	Da, BSPP, BSPT, NPT, UNF i metrički navoji obrađeni prema vašoj specifikaciji.
Q3:	Da li testirate-svaki dio?
A3:	100% ispitivanje raspadanja pritiska na prvim artiklima; AQL uzorkovanje u proizvodnji. Potpuno 100% testiranje dostupno na zahtjev.
Q3:	Koje hemije rashladne tečnosti su kompatibilne?
A4:	Odabiremo materijal i površinsku obradu na osnovu vaše specifikacije rashladnog sredstva-vode, glikola, dielektrične tekućine ili PAO.
